法蘭種類你知道多少
作者：泵 來源：法蘭 發布時間：2021-11-27
PN系列公稱壓力等級采用PN表示，包括以下九個等級：PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160。
Class系列公稱壓力等級采用Class表示，包括以下六個等級：Class150、 Class300、Class600、Class900、Class1500、Class2500。

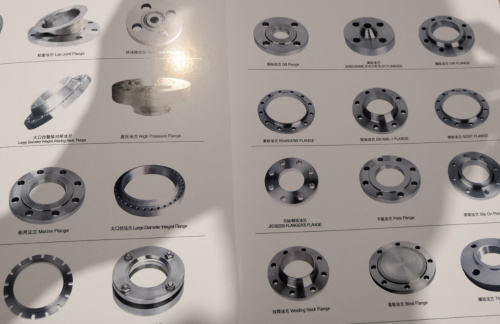

一、法蘭的分類
1、按化工行業標準來分，法蘭為：
板式平焊法蘭（PL） 帶頸平焊法蘭（SO） 帶頸對焊法蘭（WN） 整體法蘭（IF）
承插焊法蘭（SW） 螺紋法蘭（Th）
對焊環松套法蘭（PJ/SE） 法蘭蓋（BL） 平焊環松套法蘭（PJ/PJ） 襯里法蘭蓋（BL（s））
2、按石化（SH）行業標準來分，法蘭分為：
螺紋法蘭（PL） 對焊法蘭（WN）
平焊法蘭（SO） 承插焊法蘭（SW）
松套法蘭（LJ） 法蘭蓋（不表注）
3、按照連接方式法蘭連接種類來分，法蘭分為：
板式平焊法蘭、帶頸平焊法蘭、帶頸對焊法蘭、承插焊法蘭、螺紋法蘭、法蘭蓋、帶頸對焊環松套法蘭、平焊環松套法蘭、環槽面法蘭及法蘭蓋、大直徑平板法蘭、大直徑高頸法蘭、八字盲板、對焊環松套法蘭等。
4、按所聯接的部件可分為容器法蘭及管法蘭。
5、按結構型式分，有整體法蘭、螺紋法蘭、平焊法蘭對焊法蘭、活套（松套、活舌）法蘭和法蘭蓋。
6、按機械（JB）行業標準來分，法蘭分為：
整體法蘭 對焊法蘭 板式平焊法蘭
對焊環板式松套法蘭 平焊環板式松套法蘭 翻邊環板式松套法蘭 法蘭蓋
7、按國家（GB）標準來分，法蘭分為：
整體法蘭 螺紋法蘭 對焊法蘭
帶頸平焊法蘭 帶頸承插焊法蘭
對焊環帶頸松套法蘭 板式平焊法蘭 對焊環板式松套法蘭 平焊環板式松套法蘭
翻邊環板式松套法蘭 法蘭蓋
二、法蘭連接的形式
法蘭連接(flange，joint):由一對法蘭、一個墊片及若干個螺栓螺母組成。法蘭聯接是一種可拆聯接。
原理：墊片放在兩法蘭密封面之間，擰緊螺母后，墊片表面上的比壓達到一定數值后產生變形，并填滿密封面上凹凸不平處，使聯接嚴密不漏。
性能：較好的強度和密封性，結構簡單，成本低廉，可多次重復拆卸，應用較廣 。
失效形式：主要表現為泄漏,泄漏量控制在工藝和環境允許的范圍內。
三、法蘭的密封形式
1、法蘭封面形式包括
密封面形式 代號
平面 FF
突面 RF
凹凸面 凸面 MFM M
凹面 FM
榫槽面 榫面 TG T
槽面 G
環連接面 RJ
2、法蘭類型與密封面型式
法蘭類型 密封面型式 壓力等級PN，MPa
板式平焊法蘭（PL） 突面（RF） 0.25～2.5
全平面（FF） 0.25～1.6
帶頸平焊法蘭（SO） 突面（RF） 0.6～4.0
凹凸面（MFM） 1.0～4.0
榫槽面（TG） 1.0～4.0
全平面（FF） 0.6～1.6
帶頸對焊法蘭（WN） 突面（RF） 1.0～25.0
凹凸面（MFM） 1.0～16.0
榫槽面（TG） 1.0～16.0
環連接面（RJ） 6.3～25.0
全平面（FF） 1.0～1.6
法蘭類型 密封面型式 壓力等級PN，MPa
整體法蘭（IF） 突面（RF） 0.6～25.0
凹凸面（MFM） 1.0～16.0
榫槽面（TG） 1.0～16.0
環連接面（RJ） 6.3～25.0
全平面（FF） 0. 6～1.6
承插焊法蘭（SW） 突面（RF） 1.0～10.0
凹凸面（MFM） 1.0～10.0
榫槽面（TG） 1.0～10.0
螺紋法蘭（Th） 突面（RF） 0.6～4.0
全平面（FF） 0.6～1.6
對焊環松套法蘭（PJ/SE） 突面（RF） 0.6～4.0
法蘭類型 密封面型式 壓力等級PN，MPa
平焊環松套法蘭（PJ/PR） 突面（RF） 0.6～1.6
凹凸面（MFM） 1.0～1.6
榫槽面（TG） 1.0～1.6
法蘭蓋（BL） 突面（RF） 0.25～25.0
凹凸面（MFM） 1.0～16.0
榫槽面（TG） 1.0～16.0
環連接面（RJ） 6.3～25.0
全平面（FF） 0.25～1.6
襯里法蘭蓋（BL（S）） 突面（RF） 0.6～4.0
凸面（M） 1.0～4.0
榫面（T） 1.0～4.0
