化工泵螺栓螺紋知識介紹
作者：化工泵 來源：化工泵 發布時間：2019-09-06
化工泵在組裝和現場安裝都離不開螺栓，螺栓的類型有幾種，常見的有螺紋結構的，也是使用普遍的螺栓，化工泵在組成是，泵頭和泵體連接，也地板連接，基本都會選擇螺紋螺栓，那么螺紋螺栓的知識你知道多少呢？

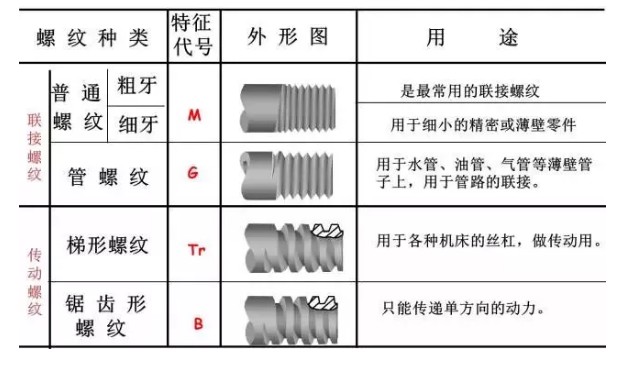

一、螺紋是一種在固體外表面或內表面的截面上，有均勻螺旋線凸起的形狀。根據其結構特點和用途可分為三大類：

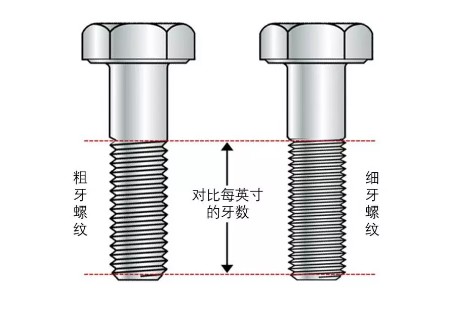

1、普通螺紋：牙形為三角形，用于連接或緊固零件。普通螺紋按螺距分為粗牙和細牙螺紋兩種，細牙螺紋的連接強度較高。
2、傳動螺紋：牙形有梯形、矩形、鋸形及三角形等。
3、密封螺紋：用于密封連接，主要是管用螺紋、錐螺紋與錐管螺紋。
二、螺紋配合等級：
螺紋配合是旋合螺紋之間松或緊的大小，配合的等級是作用在內外螺紋上偏差和公差的規定組合。
1、對統一英制螺紋，外螺紋有三種螺紋等級：1A、2A和3A級，內螺紋有三種等級：1B、2B和3B級，全部都是間隙配合。等級數字越高，配合越緊。在英制螺紋中，偏差僅規定1A和2A級，3A級的偏差為零，而且1A和2A級的等級偏差是相等的。等級數目越大公差越小。
a、1A和1B級，非常松的公差等級，其適用于內外螺紋的允差配合。
b、2A和2B級，是英制系列機械緊固件規定通用的螺紋公差等級。
c、3A和3B級，旋合形成緊的配合，適用于公差緊的緊固件，用于安全性的關鍵設計。
d、對外螺紋來說，1A和2A級有一個配合公差，3A級沒有。1A級公差比2A級公差大50%，比3A級大75%，對內螺紋來說，2B級公差比2A公差大30%。1B級比2B級大50%，比3B級大75%。
2、公制螺紋，外螺紋有三種螺紋等級：4h、6h和6g，內螺紋有三種螺紋等級：5H、6 H、7H。(日標螺紋精度等級分為I、II、III三級，通常狀況下為II級)在公制螺紋中，H和h的基本偏差為零。G的基本偏差為正值，e、f和g的基本偏差為負值。
a、g常用來鍍6-9um的薄鍍層，如產品圖紙要求是6h的螺栓，其鍍前螺紋采用6g的公差帶。
b、螺紋配合組合成H/g、H/h或G/h，對于螺栓、螺母等精制緊固件螺紋，標準推薦采用6H/6g的配合
c、H是內螺紋常用的公差帶位置，一般不用作表面鍍層，或用極薄的磷化層。G位置基本偏差用于特殊場合，如較厚的鍍層，一般很少用。
