化工管道閥門選型及安裝位置介紹

作者：wjbf 來源：wj 發布時間：2019-04-02

化工生產中在鋪設管道安裝閥門是很常見的設備，閥門的類型很多，在什么場合選用什么類型的閥門，有些用不全了解，甚至選好的閥門該安裝在什么位置，閥門的性能不同，安裝位置肯定也不同，這些都會給一般的用戶感到頭疼的事情，下面根據這些情況介紹化工管道中閥門安裝位置及選型做成具體事項：
一、給水管道上使用的閥門選擇原則
1、管徑不大于50mm時，宜采用截止閥，管徑大于50mm時采用閘閥、蝶閥。
2、要求水流阻力小的部位（如水泵吸水管上），宜采用閘板閥。
3、在經常啟閉的管段上，宜采用截止閥。
4、口徑較大的水泵出水管上宜采用多功能閥。
5、水流需雙向流動的管段上應采用閘閥、蝶閥，不得使用截止閥。
6、需調節流量、水壓時宜采用調節閥、截止閥。
7、安裝空間小的部位宜采用蝶閥、球閥。

二、給水管道上閥門設置位置
1、入戶管、水表和各分支立管（立管底部、垂直環形管網立管的上、下端部），居住小區給水管道從市政給水管道的引入管段上。
2、居住小區室外環狀管網的節點處，應按分隔要求設置。環狀管段過長時，宜設置分段閥門。
3、室內給水管道向住戶、公用衛生間等接出的配水管起端，配水支管上配水點在3個及3個以上時設置。
4、水泵的出水管，自灌式水泵的吸水泵，給水管網的低處宜設置泄水閥。
5、環狀管網的分干管、貫通枝狀管網的連接管，從居住小區給水干管上接出的支管起端或接戶管起端，設備（如加熱器、冷卻塔等）的進水補水管。
6、水箱的進、出水管、泄水管，某些附件，如自動排氣閥、泄壓閥、水錘消除器、壓力表、灑水栓等前、減壓閥與倒流防止器的前后等。
截止閥

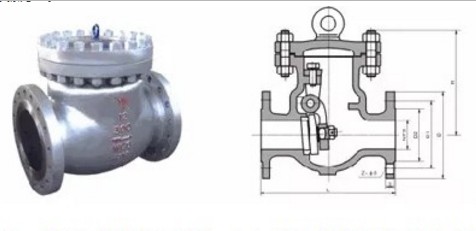

三、給水管道設置止回閥
引入管上；密閉的水加熱器或用水設備的進水管上；水泵出水管上；進出水管合用一條管道的水箱、水塔、高地水池的出水管段上。
注：裝有管道倒流防止器的管段，不需在裝止回閥。
四、給水管道設置排氣裝置的位置。
1、間歇性使用的給水管網，其管網末端和高點應設置自動排氣閥。
2、給水管網有明顯起伏積聚空氣的管段，已在該段的峰點設自動排氣閥或手動閥門排氣。
3、氣壓給水裝置，當采用自動補氣式氣壓水罐時，其配水管網的高點應設自動排氣閥。
