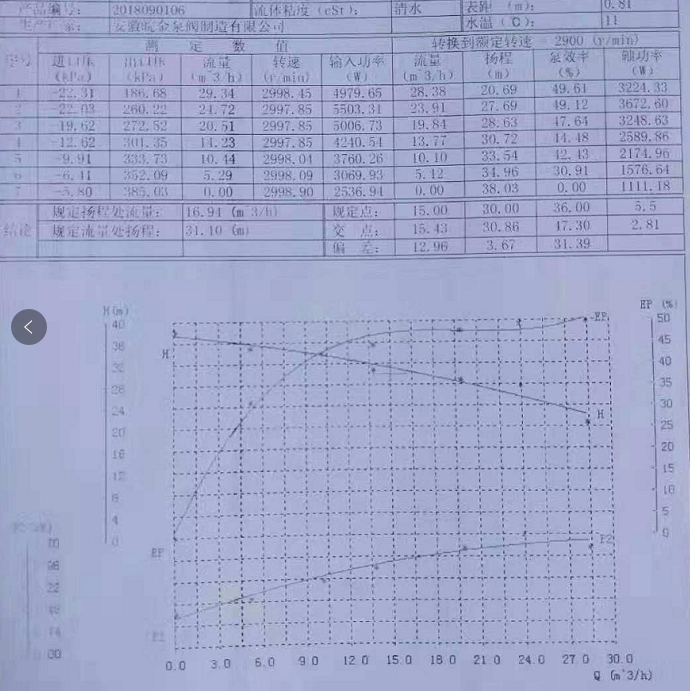

化工水泵的性能參數是通測試臺測試得出的有效數據，流量，揚程，效率等各數據的變化依據，那么曲線圖就是記錄這一數據的重要依據，化工水泵的特性曲線——指泵的揚程（即泵的能量供應）與流量的關系曲線。

一、化工水泵的特性曲線

     壓頭、流量、功率和效率是離心泵的主要性能參數。這些參數之間的關系，可通過實驗測定。離心泵生產部門將其產品的基本性能參數用曲線表示出來，這些曲線稱為離心泵的特性曲線（characteristic curves）。以供使用部門選泵和操作時參考。特性曲線是在固定的轉速下測出的，只適用于該轉速，故特性曲線圖上都注明轉速n的數值，

1．Ｈ－Q曲線

   Ｈ－Q曲線表示泵的流量Q和壓頭Ｈ的關系。離心泵的壓頭在較大流量范圍內是隨流量增大而減小的。不同型號的離心泵，Ｈ－Q曲線的形狀有所不同。如有的曲線較平坦，適用于壓頭變化不大而流量變化較大的場合；有的曲線比較陡峭，適用于壓頭變化范圍大而不允許流量變化太大的場合。

2．η－Q曲線

    η－Q曲線表示泵的流量Q和效率η的關系。開始η隨Q的增大而增大，達到大值后，又隨Q的增大而下降。該曲線大值相當于效率高點。泵在該點所對應的壓頭和流量下操作，其效率高。所以該點為離心泵的設計點。 選泵時，總是希望泵在高效率工作，因為在此條件下操作經濟合理。但實際上泵往往不可能正好在該條件下運轉，因此，一般只能規定一個工作范圍，稱為泵的高效率區，

3．Ｎ－Q曲線

   Ｎ－Q曲線表示泵的流量Q和軸功率Ｎ的關系，Ｎ隨Q的增大而增大。顯然，當Q=0時，泵軸消耗的功率小。因此，啟動離心泵時，為了減小啟動功率，應將出口閥關閉。

二．液體物理性質的影響

    化工水泵生產部門所提供的特性曲線是用清水作實驗求得的。當所輸送的液體性質與水相差較大時，要考慮粘度及密度對特性曲線的影響。

1．粘度的影響：所輸送的液體粘度愈大，泵體內能量損失愈多。結果泵的壓頭、流量都要減小，效率下降，而軸功率則要增大，所以特性曲線改變。

2．溶質的影響：如果輸送的液體是水溶液，濃度的改變必然影響液體的粘度和密度。濃度越高，與清水差別越大。濃度對離心泵特性曲線的影響，同樣反映在粘度和密度上。如果輸送液體中含有懸浮物等固體物質，則泵特性曲線除受濃度的影響外，還受到固體物質的種類，以及粒度分布的影響。

3．密度的影響：離心泵的壓頭與密度無關，這可以從概念上加以說明。液體在一定轉速下，所受的離心力與液體的密度成正比。但液體由于離心力的作用而取得的壓頭，相當于由離心力除以葉輪出口截面積所形成的壓力，再除以液體密度和重力加速度的乘積。這樣密度對壓頭的影響就消除了。但是，泵的軸功率隨液體密度而改變。
